2017-11-27 厂专业生产陕州陕州干式变压器、铝合金陕州陕州干式变压器、陕州陕州干式变压器、陕州干式变压器等各类陕州干式变压器，小编来给大家科普一下陕州干式变压器相关知识，今天介绍三相中性点调压无励磁分接开关的结构。

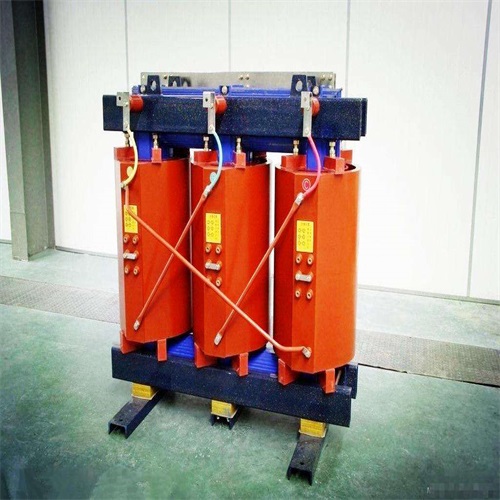

下图是生产的陕州干式变压器图片：

这种无励磁分接开关为九触头变形、立式放置，直接固定在陕州干式变压器的箱盖上，新型号为WPSIII形式。它由接触系统、绝缘系统和操动机构等三部分组成，适用于35kv电压等级及以下的陕州干式变压器。
接触系统由动触头、定触头及相应的支持件和紧固件构成。一般定触头（黄铜）用铜螺栓固定在绝缘坐上，与绕组的分接引线项链。动触头用黄铜板冲压成星形，以板上冲出的半球形作为接触点。动触头的三片同时搭接到相差120度的三个定触头上形成中性点，用一共用弹簧使动、定触头压紧，保证良好接触。
绝缘系统包括固定定触头的绝缘座和固定动触头的绝缘轴。绝缘座直径决定于定触头间的绝缘距离，而绝缘轴的长度则决定于陕州干式变压器高压绕组的工频试验电压。
操动机构是由转轴、定位件、手柄和定位螺钉等组成的。绝缘管上端为安装用的法兰，它与圆螺母配合夹紧在陕州干式变压器箱盖上。绝缘轴上端为转轴，用以操作分接开关。操作时先解除定位，操作后把定位件定位好，防止分接开关移动。WPS III型三相无励磁分接开关的结构如图1-3，WPS III型三相无励磁分接开关与三相绕组的接线图如图1-4。

关于三相中性点调压无励磁分接开关结构的相关知识，我们就先到这里。厂专业生产陕州干式变压器、铝合金陕州干式变压器、陕州干式变压器、陕州干式变压器等各类陕州干式变压器，欢迎您来电咨询购买陕州干式变压器、铝合金陕州干式变压器、陕州干式变压器、陕州干式变压器等各类陕州干式变压器。
